◆ファイル／レイヤ
ダイヤログボックス
◇新規
新規レイヤ名称 pall
◇OKまたは＜リターン＞
◇色 1（赤）
◆オブジェクト／新規作成
プロンプトバー スナップ
pall:
0/0

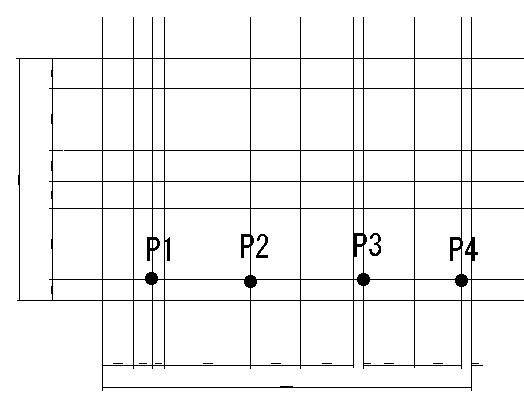

◆作図／円／半径・中心
コマンドを選択して、半径、中心を入力します。
◇半径 100
プロンプトバー スナップ
Point 1 Point 2
Point 3 Point 4
＜リターン＞
◆ファイル／レイヤ
ダイヤログボックス
◇ステータス ●表示
◆ファイル／レイヤ
ダイヤログボックス
◇新規
新規レイヤ名称 wall
◇OKまたは＜リターン＞
◇色 ２（黄）
◆オブジェクト／新規作成
プロンプトバー スナップ
wall:
0/0

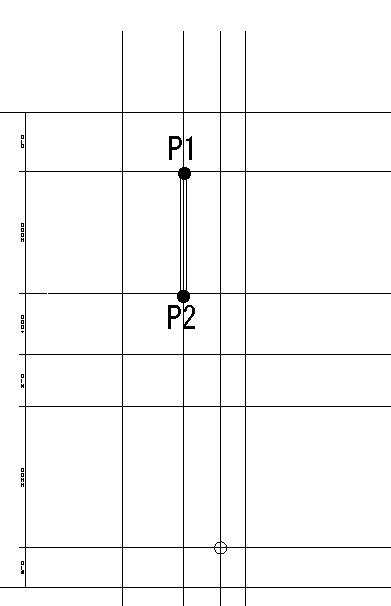

◆作図／長方形
ダイヤログボックス
◇Xサイズ 100
◇Yサイズ スナップを使用
◇OKまたは＜リターン＞
プロンプトバー スナップ
Point1 Point2
以下、同様にして作図します。壁厚は、図の通りです。
（別途、スミス邸平面図参照）
