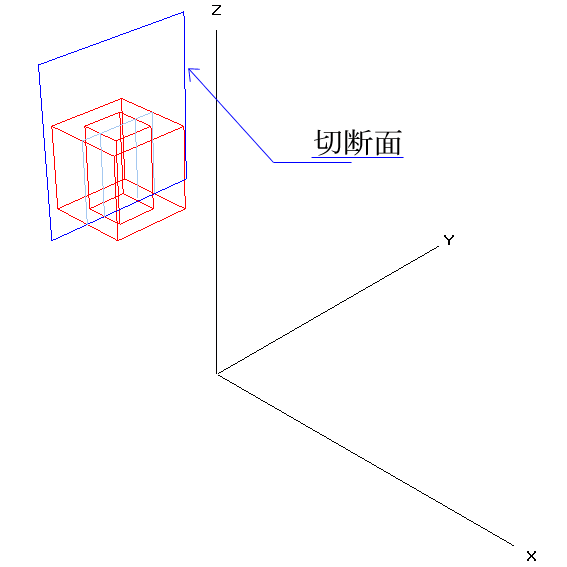

０１）目安のための切断面を作図する。

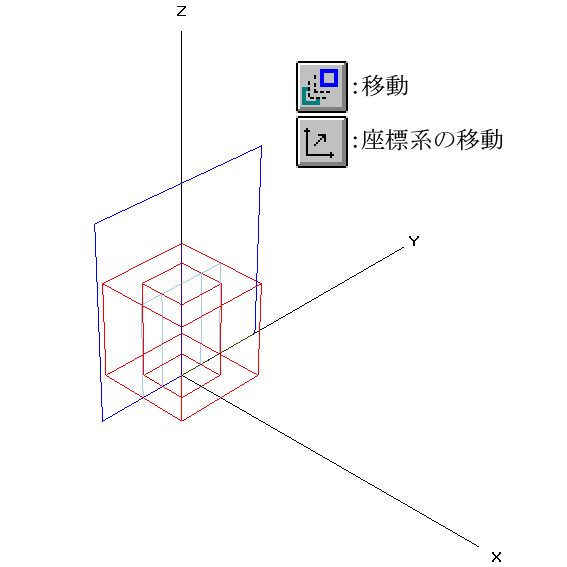

０２）図形全体を選択し切断面のZ座標：０level（ＸＹ平面）を座標系：０／０／０に「移動」させる。
または、設定の座標系を断面のZ座標：０levelに「移動」させる。
０３）座標系をＸ軸またはＹ軸回転させて、Ｚ軸を平面上にのせる。
※参考図では、Ｙ軸で−９０度（-90d）回転させています。

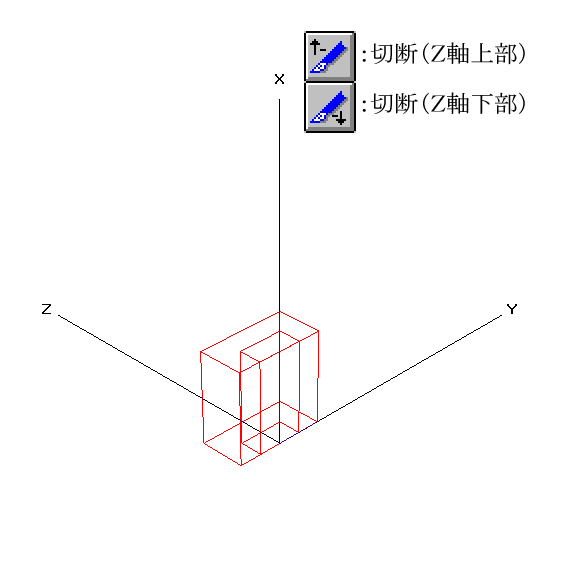

０４）切断する図形を選択し、ソリッドの切断でＺ軸の上部または下部を切断する。
※参考図では、Ｚ軸の下部を切断しています。

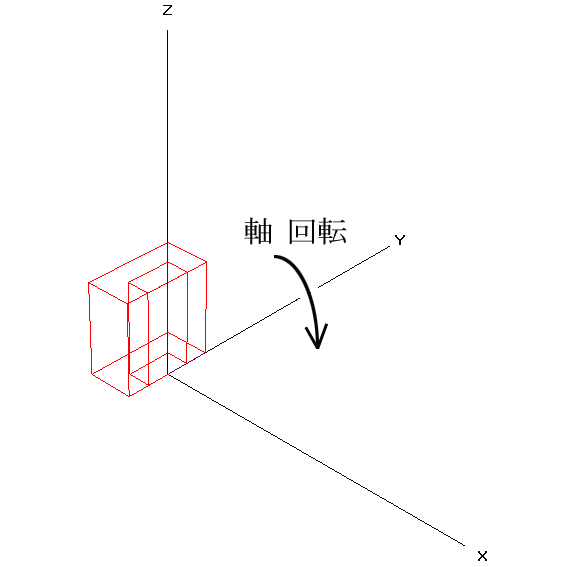

０５）座標系を元に戻す。
※参考図では、Ｙ軸で９０度（90d）回転させています。

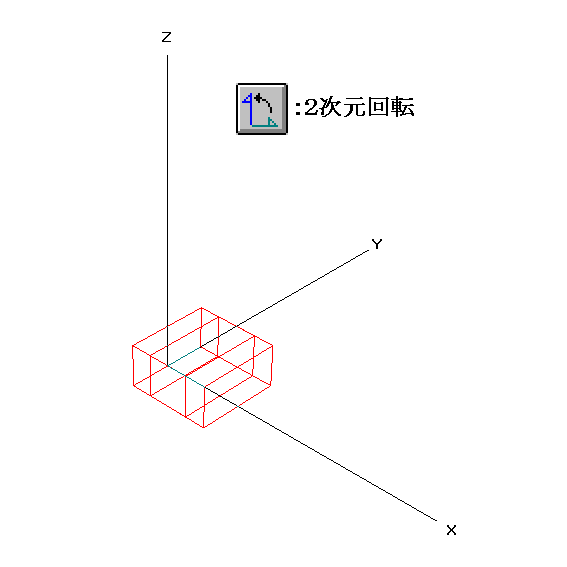

０６）切断面がZ座標：０level（奥が下）にのるように図形を回転させる。
※参考図では、Ｙ軸回りでＸ軸を９０度（Ｚ軸上へ）回転させています。

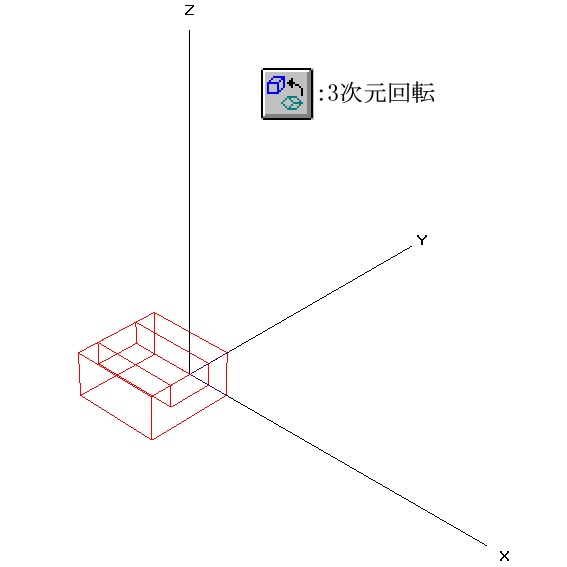

０７）Ground LevelがＸ軸上にのるように図形を回転させる。
※参考図では、Ｚ軸回りでＹ軸を−９０度（Ｘ軸上へ）回転させています。

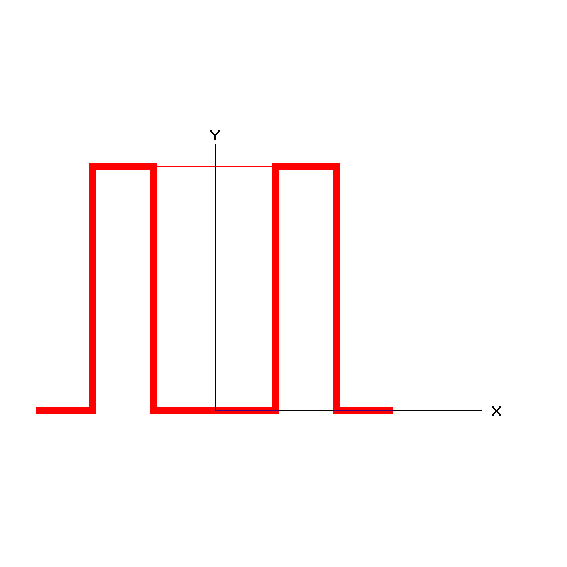

０８）ＸＹ平面上に新規レイヤでトレースする。［参考）へ］

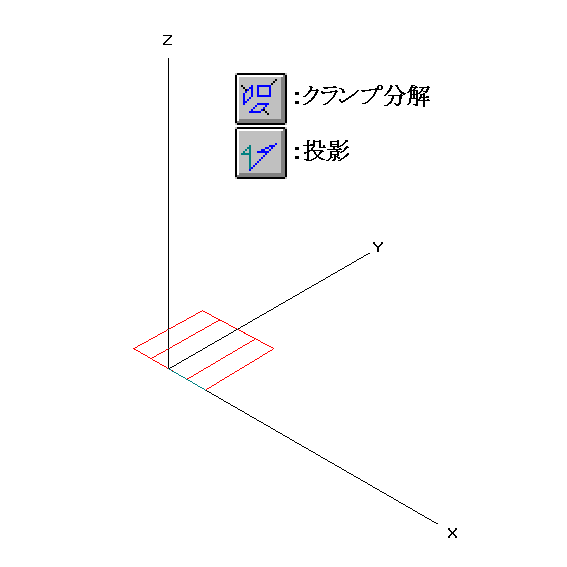

または、図形を選択しソリッドのクランプ分解する。［０９）へ］
０９）図形を修正で投影しＸＹ平面上にのせる。［１０）へ］
１０）ＸＹ平面上の線を新規レイヤでトレースするか編集（線種の変更）する。
この時、線が複数重なっているので注意してください！
参考）図形レイヤのステータスを参照可能にしてpointを取って行きます。
取った点のpoint levelがマチマチな場合は修正の投影でＸＹ平面上にのせると便利です。
立体（平面クランプ）でない面及び曲面は上記の方法で切断できません。（検討中！）
その他の良い方法がありましたら教えて下さい。
