枠を修正

枠の移動または頂点の修正に使用します。

枠と「選択範囲」モードは、操作のための枠内要素を定義します。詳細については、「枠に入れる枠内要素の指定」を参照してください。

置き換えせずに枠を移動するには

1. 「ツール」メニューの「主要」サブメニューで「枠」を選択します。


2. 「枠」ツールボックスで「枠を修正」ツールを選択します。


3. ツール設定値の「修正モード」を「直線」に設定します。


4. データ点を入力して、移動の基準点を定義します。


5. データ点を入力して、新しい枠の位置を定義します。このデータ点は基準点の位置を正確に指定します。


6. リセットして移動を承認します。
   または
   手順4を繰り返します。

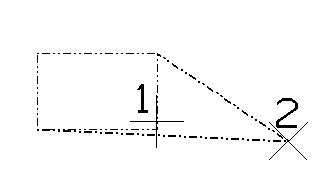

枠の頂点を修正するには

1. 「枠を修正」ツールを選択します。


2. ツール設定値の「修正モード」を「頂点」に設定します。


3. 移動する頂点を指定します。


4. データ点を入力して、新しい頂点の位置を定義します。


5. リセットして修正を承認します。
   または
   手順4を繰り返します。

   枠の頂点を修正

キー入力: <MOVE | MODIFY> FENCE
