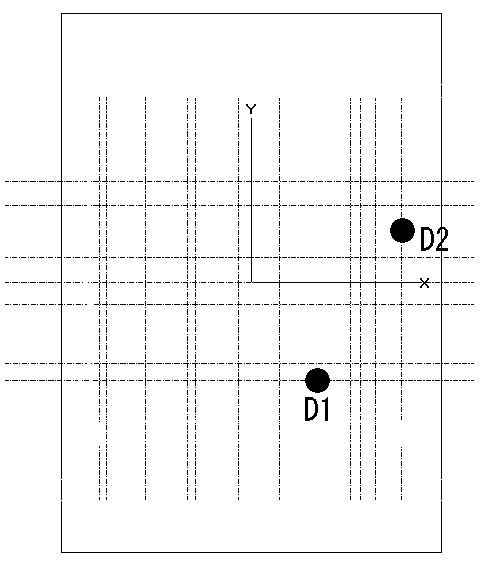

◆作図／平行線／Ｘ 水平方向を描きます。
プロンプトバー スナップ
0 650 2300 850 1000 2000 950 平行線のオフセットを指定します。
＜リターン＞
Dot 1 平行線を描く位置を枠内の適当な
ところに指示します。
◆作図／平行線／Ｙ 垂直方向を描きます。
プロンプトバー スナップ
0 1000 600 400 2750 1600 1700 300 1650 1500 300
＜リターン＞
Dot 2

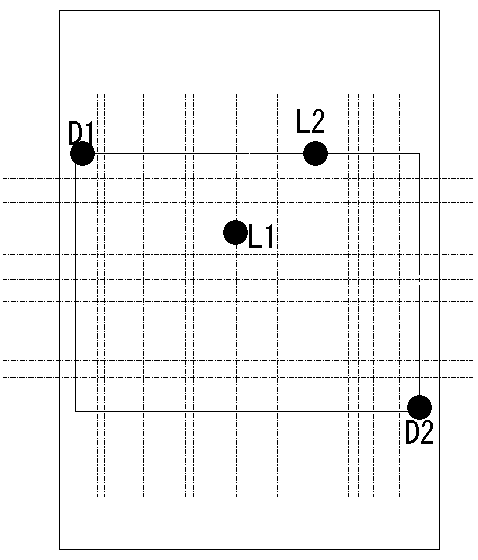

◆作図／長方形
＜リターン＞
ダイヤログボックス
Ｘサイズ 以前の数値を消去し空欄とします。
Ｙサイズ 空欄は、「スナップを使用」と同じ
意味です。
◇OK または＜リターン＞
プロンプトバー スナップ
Dot 1 Dot 2 残す部分を囲みます。
◆編集／オブジェクト選択
プロンプトバー スナップ
Line 1 基準線のオブジェクトを選択します。
◆修正／切り取り／外部削除
プロンプトバー スナップ
Line 2 長方形の外側の余分な部分を削除します。

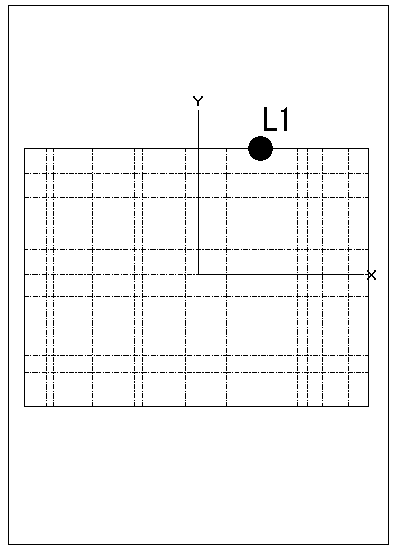

◆編集／プリミティブ選択
プロンプトバー スナップ
Line 1 長方形を選択します。
◆編集／削除 またはキーボードよりDELキー
