応用編_08

■窓枠を描きます
 ◆ファイル/レイヤ
    ダイヤログボックス
  ◇新規
   新規レイヤ名称  madowaku
  ◇OKまたは<リターン>
  ◇色   9

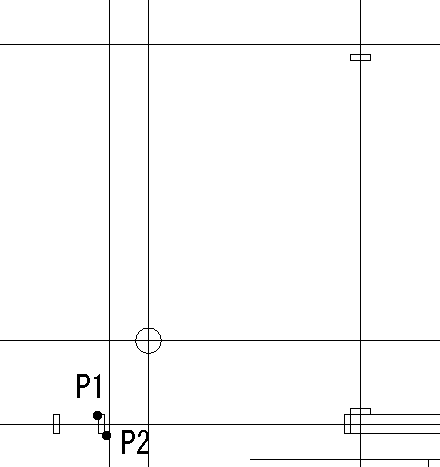

 ◆作図/長方形
    ダイヤログボックス
  ◇Xサイズ 50
  ◇Yサイズ      スナップを使用
  ◇OKまたは<リターン>
    プロンプトバー   スナップ
      Point 1  Point 2

 同様に、壁厚に合わせて図の位置に窓枠を入力して下さい。

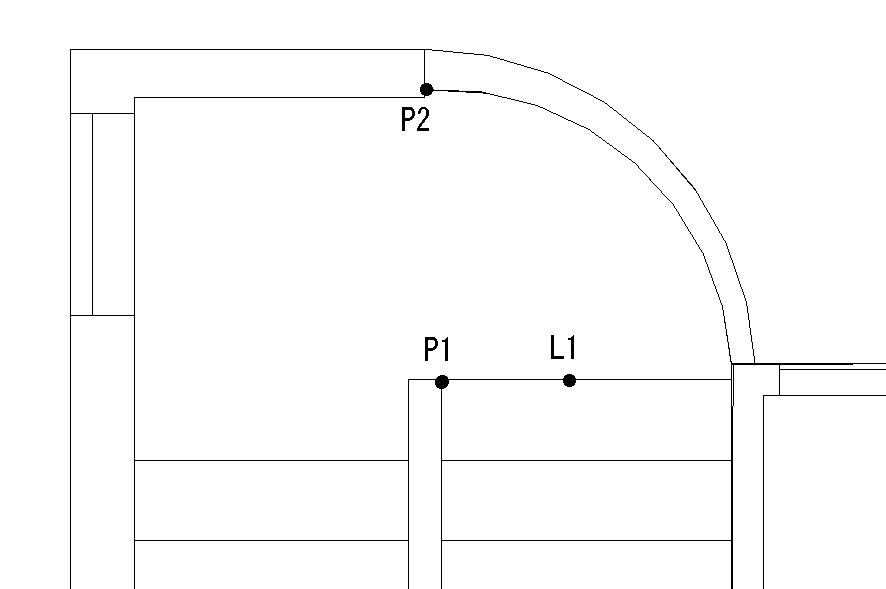

■階段部の1/4円を描きます

 ◎WALLレイヤーのままで描きます。
  ◆作図/円弧/中心・2点
      Point 1 Point 2
      Line 1

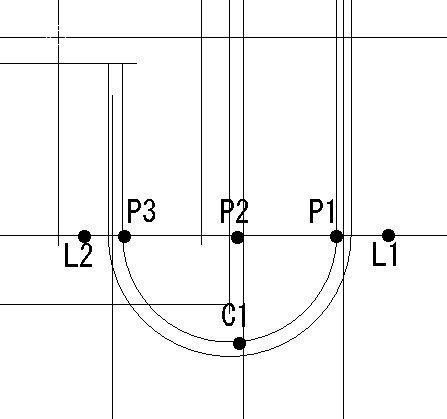

■階段部の半円を描きます
  階段周辺を拡大すると良いでしょう。

 ◎階段部デッキのオブジェクトを作成します。
  ◆オブジェクト/新規作成
    プロンプトバー   スナップ
      DECK:   <リターン>
      Point 1

 ◎線種を設定します。
    ステータスバー
   ◇線種: DEFAULT    実線

 ◎円弧作図のコマンドを使用して階段部デッキを描きます。
   デッキの内周を作図します。
  ◆作図/円弧/中心・2点
    プロンプトバー   スナップ
      Point 2          円弧の中心
      Point 1          円弧の始点
      Point 3          円弧の終点
