応用編_０９
　◎外周の線は半径の数値を指定する方法で描きます。
　　◆作図／円弧／半径・中心・２点
　　　　プロンプトバー　　　スナップ
　　　　　　1000　＜リターン＞　　　　　　円弧の半径
　　　　　　Centre 1　　　　　　　　　円弧の円周上でスナップ
　　　　　　　　　　　　　　　　　　　コードCで中心を指示
　　　　　　　　　　　　　　　　　　　します。
　　　　　　Line 1　　　　　　　　　　円弧の始角
　　　　　　Line 2　　　　　　　　　　円弧の終角

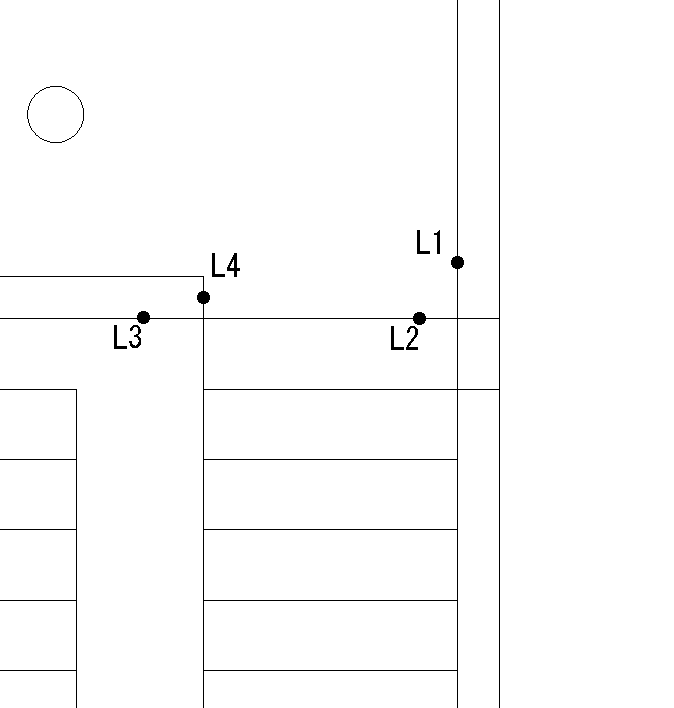

　◎壁からはみ出した外周の線を伸縮します。
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1　Line 2　　　　　　伸縮したい線分の端点
　　　　　　　　　　　　　　　　　　　の近くと伸縮の位置を
　　　　　　　　　　　　　　　　　　　指示します。
　　　　　　Line 3　Line 4
　
■見え線を作成します。
　　◆ファイル／レイヤ
　　　　ダイヤログボックス
　　　◇新規
　　　　新規レイヤ名称　　miesen
　　　◇OKまたは＜リターン＞
　　　◇色　　　　　　　　1（赤）

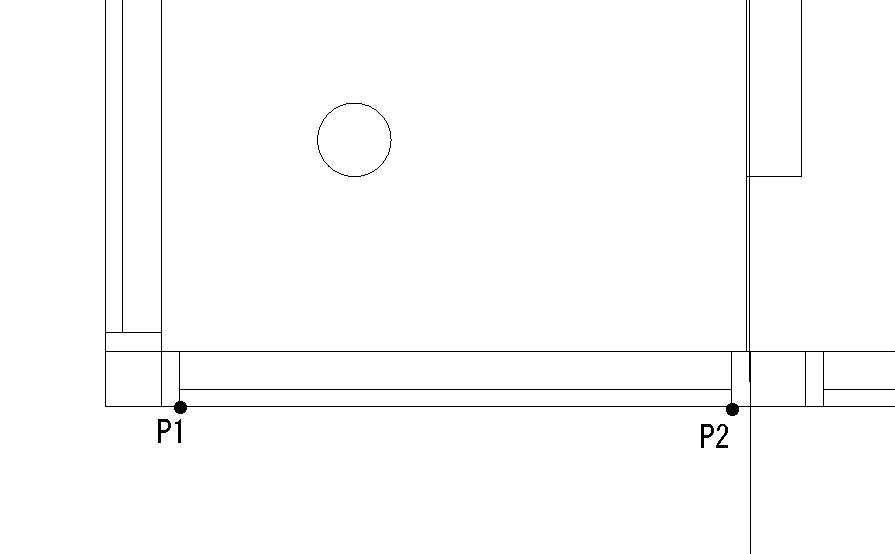

　　◆作図／水平・垂直線
　　　　プロンプトバー　　　スナップ
　　　　　　Point 1　Point 2
■階段を描きます。
　　◆ファイル／レイヤ
　　　　ダイヤログボックス
　　　◇新規
　　　　新規レイヤ名称　　kaidan
　　　◇OKまたは＜リターン＞
　　　◇色　　　　　　　　1（赤）

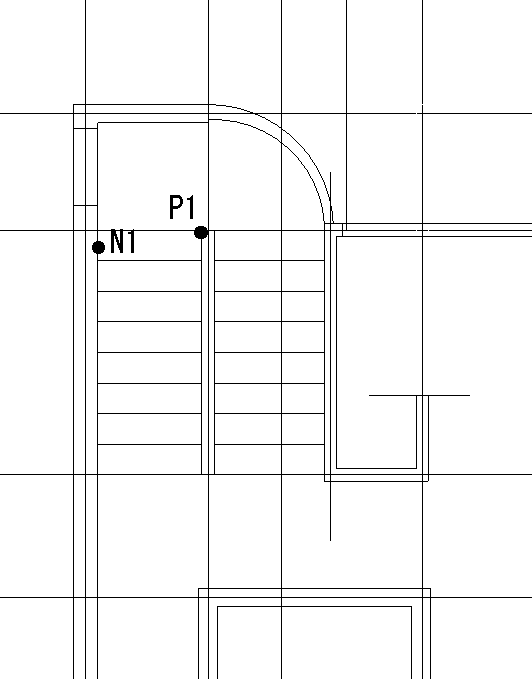

　　◆作図／トレース
　　　　オフセットを入力します。
　　　　プロンプトバー　　　スナップ
　　250　r8　　　Point 1　Normal　1　　　間隔250mmで8本の線を
　　　　　　　　　　　　　　　　　　　　　　描きます。

　同様にして、もう１カ所の階段を入力します。
