ＧＤＳ_応用編

応用編_１３

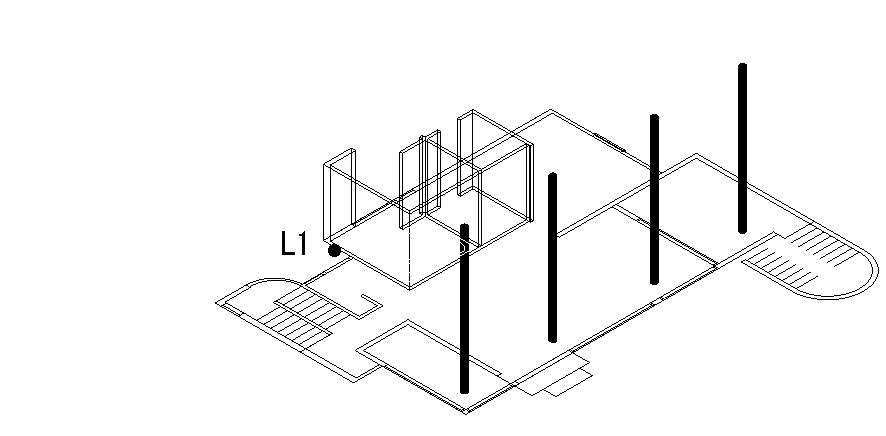

◎高さを指定して立ち上げます。　　◆ソリッド／立ち上げ　　　　プロンプトバー　　　スナップ　　　　　　Line1 　　　　　　//r2350　＜リターン＞　　　　　　２階の床の高さ　　　　　　　　　　　　　　　　　　　　２階の床から天井　　　　　　　　　　　　　　　　　　　　までの相対座標

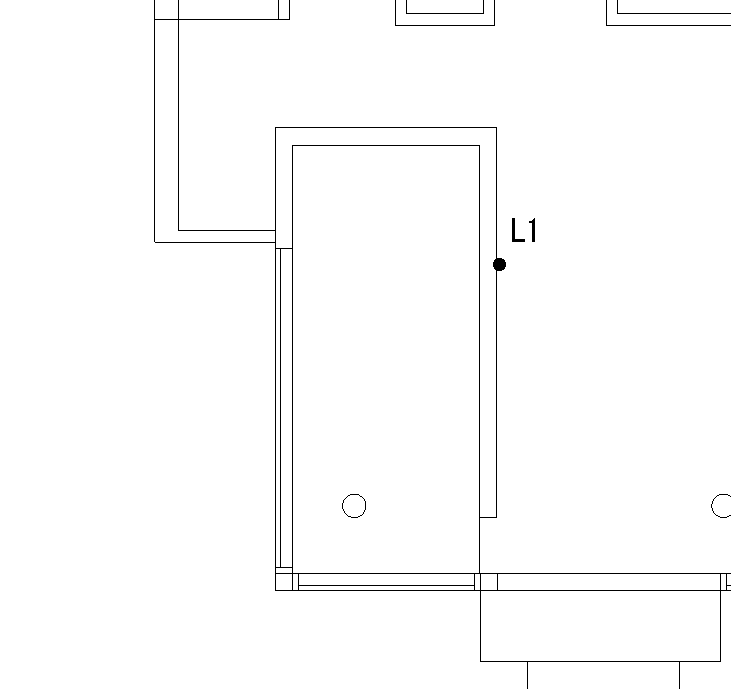

◎吹き抜け部分の手すりを立ち上げます。　　◆編集／プリミティブ選択　　　　プロンプトバー　　　スナップ　　　　　　Line 1
◎高さを指定して立ち上げます。　　◆ソリッド／立ち上げ　　　　プロンプトバー　　　スナップ　　　　　　Line 1 　　　　　　//r800　＜リターン＞

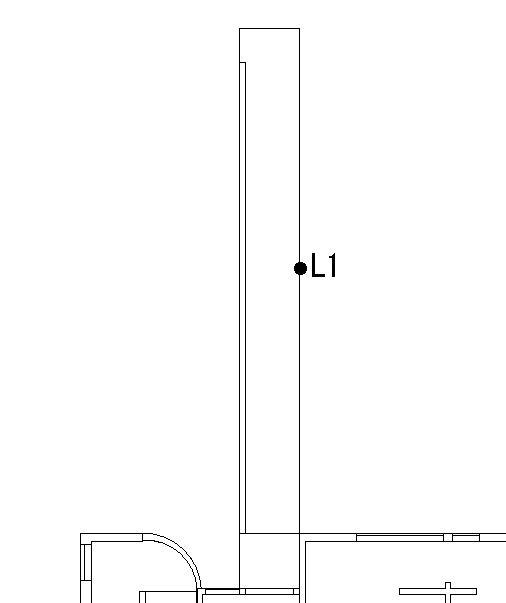

■スロープを作成します。　◎スロープを選択します。　　◆編集／プリミティブ選択　　　　プロンプトバー　　　スナップ　　　　　　Line 1 　◎高さを指定して立ち上げます。　　◆ソリッド／立ち上げ　　　　プロンプトバー　　　スナップ　　　　　　Line 1 　　　　　　//r-100　　　　　　　　　　　　２階床高から厚さ　　　　　　　　　　　　　　　　　　　　　　100mm

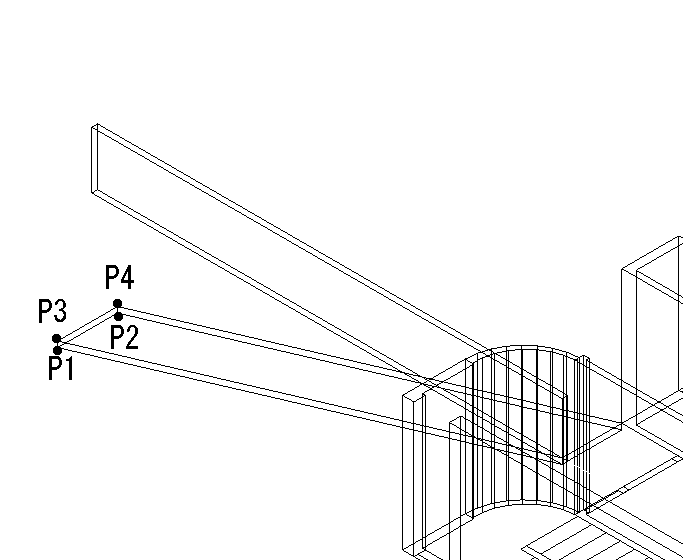

◎スロープの傾きを変更します。　　◆修正／頂点／移動　　　　プロンプトバー　　　スナップ　　　　　　Point 1 　　　　　　//r-2750 　P2からP4も、同様にして移動します。
