◆ソリッド／立ち上げ
プロンプトバー スナップ
Point 1
//r-171.2 2750mm／16段

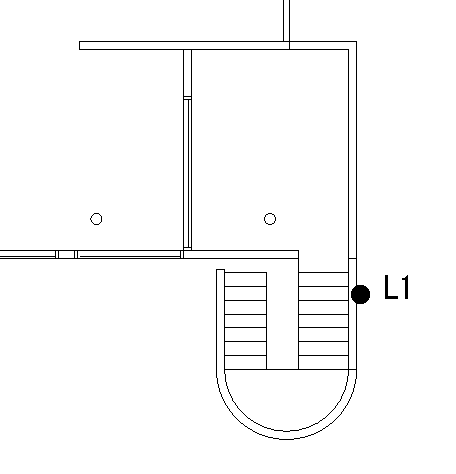

◆編集／プリミティブ選択
プロンプトバー スナップ
Line 1

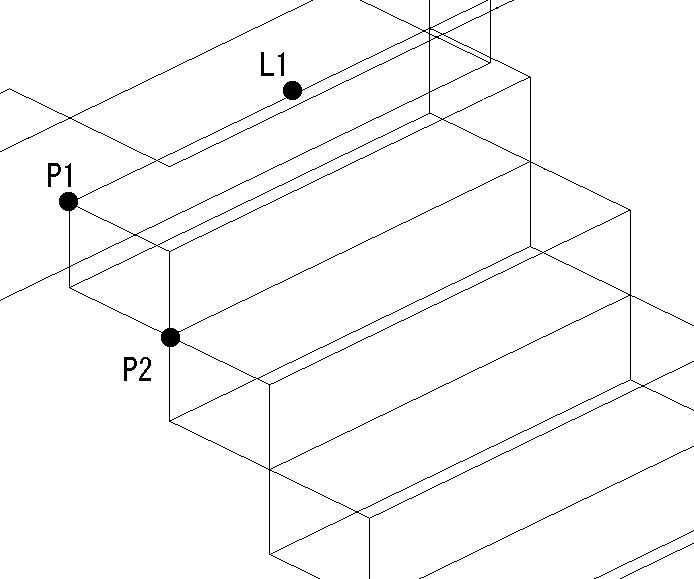

◆作図／図形コピー
プロンプトバー スナップ
Point 1 基準点
Point 2 配置先

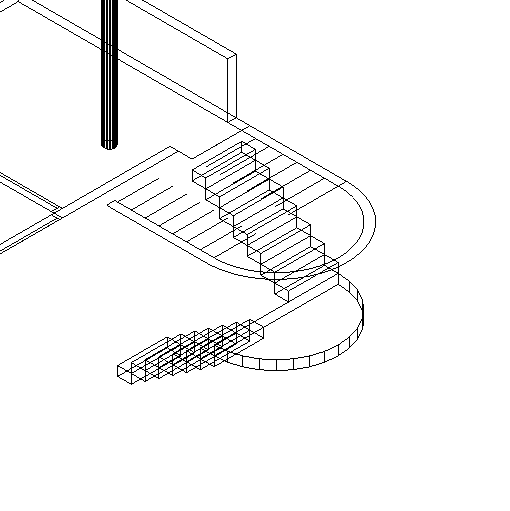

この要領で階段を作成していきます。
◆編集／プリミティブ選択
プロンプトバー スナップ
Line 1

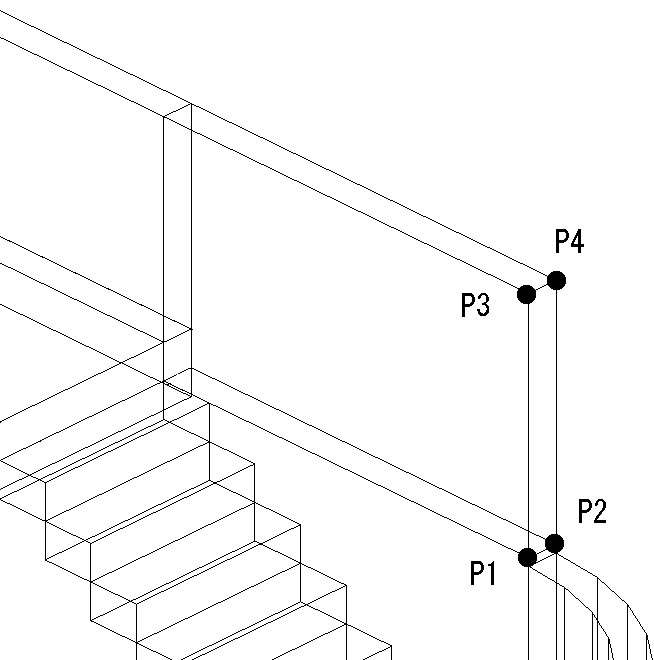

◆ソリッド／立ち上げ
プロンプトバー スナップ
Line 1
//r1171.2
Point 1
//r-???
この要領で、他の３点も移動して下さい。
◎窓枠の縦の部分を作成します。

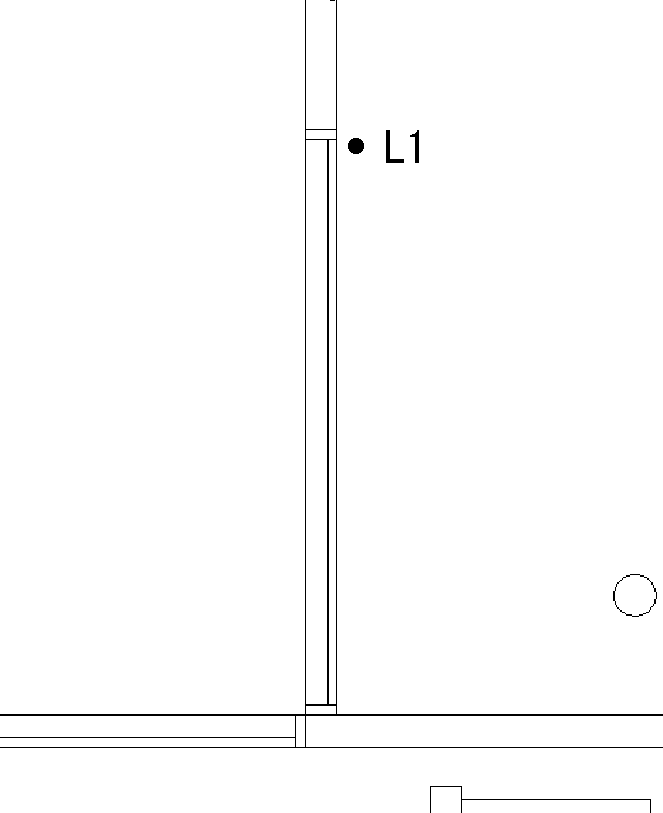

◆編集／プリミティブ選択
プロンプトバー スナップ
Line 1
◆ソリッド／立ち上げ
プロンプトバー スナップ
Line 1
//r2350
ほかの部分も同様にして作成します。
