応用編_１６

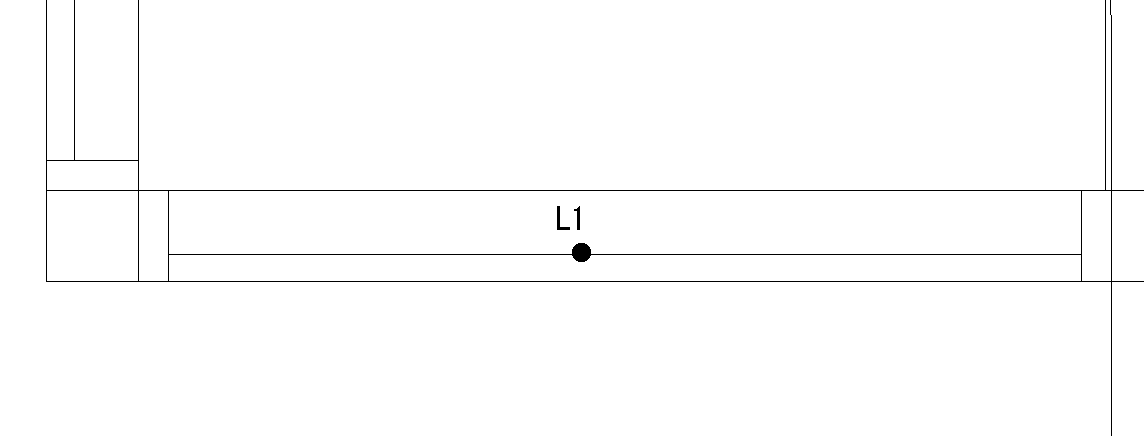

　◎窓枠の横の部分（下部）を作成します。
　　◆編集／プリミティブ選択
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1
　　◆ソリッド／立ち上げ
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1
　　　　　　//r100
　
　◎窓枠の横の部分（上部）を作成します。
　　◆編集／プリミティブ選択
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1　　　　　　　　窓枠の下部を選択します。

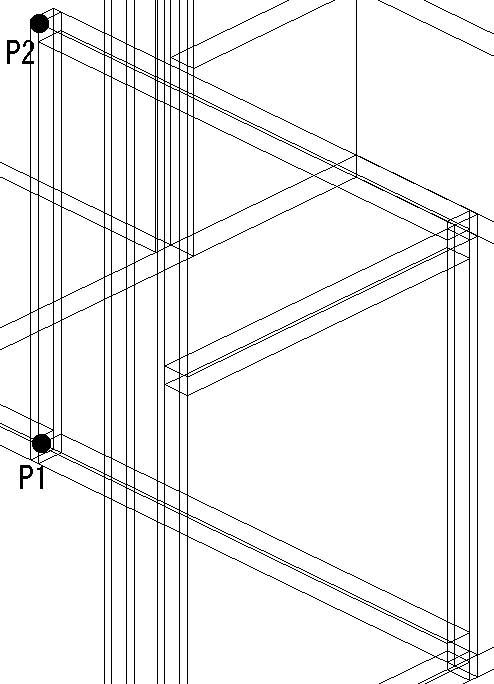

　　◆作図／図形コピー
　　　　プロンプトバー　　　スナップ
　　　　　　Point 1　　　　　　　基準点
　　　　　　Point 2　　　　　　　配置先

　　　ほかの部分も同様にして作成します。

■ガラスを立ち上げます。

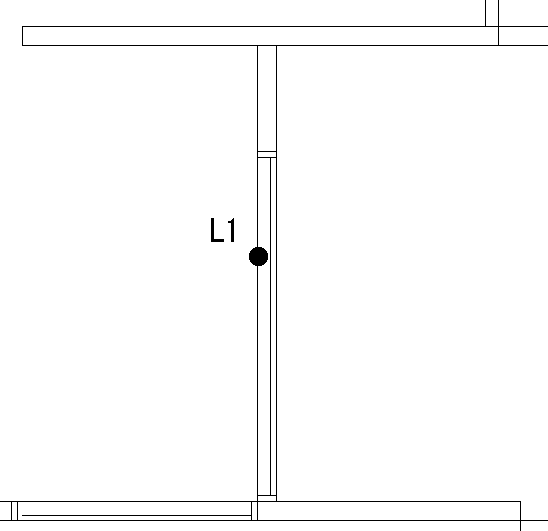

　◎ガラスを立ち上げます。
　　◆編集／プリミティブ選択
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1
　　◆ソリッド／立ち上げ
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1
　　　　　　//r2350
　

■床を立ち上げます。

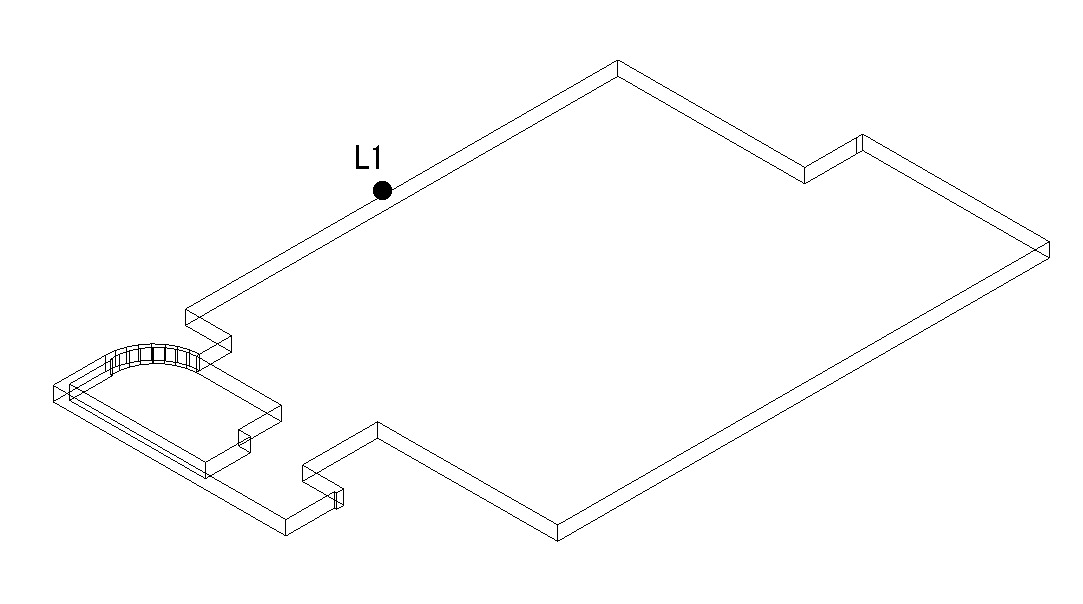

　◎床に厚みを付けます。
　　◆編集／プリミティブ選択
　　　　プロンプトバー　　　スナップ
　　　　　　Line 1
　　　　　　//r300
